Guide de câblage d’une chaîne hi‑fi pour meilleure qualité

Ce guide explique pas à pas comment câbler une chaîne hi‑fi pour optimiser la qualité sonore : choix des câbles, repérage de polarité, connecteurs courants, choix de calibre, bi‑wiring/bi‑amping, mise à la terre d’une platine, intégration d’un subwoofer, pose physique et vérifications finales.

Sommaire

• Pourquoi un câblage correct change la qualité sonore
• Matériel et connecteurs — ce qu’il faut connaître
• Polarité, phase et comment tester / corriger
• Choix du calibre et longueur des câbles
• Bi‑wiring, bi‑amping et jumpers
• Branchement des sources courantes
• Subwoofer et intégration
• Installation physique et gestion des câbles
• Vérifications finales et dépannage
• Questions annexes (FAQ)
• Liens utiles / manuels constructeurs

Pourquoi un câblage correct change la qualité sonore

Un câblage correct influe sur la restitution audible : basse, image et scène sont affectées par une polarité ou un branchement incorrect. Relier le + (rouge) du canal amplificateur au + (rouge) du haut‑parleur et le − au − est la règle de base. L’inversion d’un haut‑parleur provoque une perte de graves et une image stéréophonique floue. Si les deux enceintes sont inversées dans le même sens, l’effet peut être souvent inaudible en écoute domestique, mais il faut vérifier avant d’exclure un problème.

Avant toute manipulation, couper l’amplificateur. Cette précaution évite arcs, endommagements d’appareils ou déclenchement de protections. Manipuler bornes et conducteurs hors tension réduit aussi les risques de court‑circuit et facilite le repérage visuel des conducteurs.

Marquer les conducteurs positifs et conserver la même convention sur tout le système simplifie les contrôles ultérieurs et le dépannage. Prévoir un peu de longueur supplémentaire permet de repositionner les enceintes sans devoir recâbler localement.

Pour les câbles in‑wall, certaines règles et normes s’appliquent selon l’installation encastrée.

Matériel et connecteurs — ce qu’il faut connaître

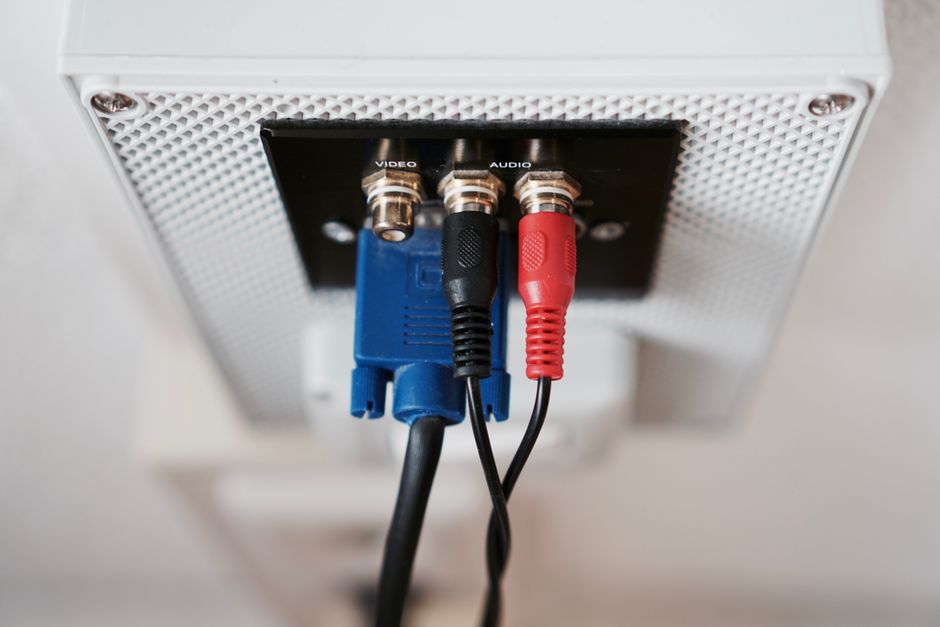

Types de câbles à connaître : speaker wire en 14 AWG ou 16 AWG selon usage, câbles RCA pour signaux analogiques, XLR pour liaisons symétriques, coax SPDIF et optique TOSLINK pour signaux numériques, et câble USB pour liaison PC/DAC. Choisir un type en fonction de la source et des entrées disponibles sur le matériel.

Les bornes binding posts acceptent fil nu, fourche (spade) ou banane. Pour une connexion durable, les bananes ou les fourches procurent une bonne tenue mécanique si elles sont correctement serrées. Respecter le serrage recommandé par le fabricant et prévenir l’oxydation en évitant contacts lâches et humidité.

Pour les câbles in‑wall, certaines règles et normes s’appliquent selon l’installation encastrée. En cas d’installation encastrée ou d’intervention sur le réseau électrique, consulter un professionnel qualifié plutôt que tenter un bricolage soi‑même.

Polarité, phase et comment tester / corriger

Règle simple : + → + et − → −. Si un seul haut‑parleur est branché en inverse, la basse s’amincit et la scène se désagrège. Si les deux enceintes sont inversées de la même façon, l’effet peut rester peu perceptible à l’écoute domestique, mais il faut le tester pour en être certain.

Méthodes de test pratiques : utiliser les repères visuels du conducteur (bande, texte, relief) pour identifier le négatif ou le positif. Un test avec une pile 9 V permet de déterminer la polarité d’une enceinte passive en observant le déplacement initial du cône. Un test audio simple consiste à lancer une piste mono centrée ou une piste vocale centrale pour vérifier la fermeté de la scène.

Procédure pas‑à‑pas pour corriger la polarité sur une paire d’enceintes : couper l’amplificateur ; déconnecter les bornes concernées ; identifier visuellement le conducteur positif et le négatif ; reconnecter en respectant + et − ; vérifier la tenue mécanique du serrage ; remettre sous tension et tester avec une piste mono. Respecter toujours la sécurité et la procédure hors tension.

Choix du calibre et longueur des câbles (pratique)

Le choix du calibre dépend de l’impédance nominale des enceintes et de la longueur du câble. Pour des enceintes 8 Ω et des distances courtes, 16 AWG est souvent suffisant. Pour des runs plus longues ou des enceintes 4 Ω, ou pour une pose encastrée, préférer 14 AWG. Ne pas mélanger des gauges sur la même liaison : garder une section uniforme entre l’amplificateur et l’enceinte.

Conseils pratiques : prévoir une réserve de câble de l’ordre de 30–60 cm pour faciliter les repositionnements. Éviter les jonctions multiples ; si une jonction est nécessaire, utiliser bornes ou connecteurs de qualité et vérifier la continuité. Ne pas faire courir les câbles audio parallèlement aux câbles secteur ; croiser à 90° si un croisement est inévitable pour réduire les interférences.

Bi‑wiring, bi‑amping et jumpers — qu’en penser ?

Bi‑wiring consiste à relier séparément la section graves et la section aigus d’une enceinte munie de deux paires de borniers en sortie d’amplificateur stéréo. Bi‑amping sépare les amplificateurs pour graves et aigus. Sur des enceintes proposant deux paires de borniers, suivre impérativement le manuel constructeur : la présence ou l’absence de barrettes/jumpers et leur position est définie par le fabricant.

Le rôle des jumpers est fonctionnel : quand le constructeur prévoit une barrette, la retirer pour bi‑amping ou conserver la barrette pour un branchement classique. Le bénéfice audible n’est pas garanti systématiquement ; il faut tester la configuration sur son système plutôt que d’adopter une affirmation générale. Toujours vérifier les recommandations constructeur avant toute manipulation.

Branchement des sources courantes

Platine vinyle : utiliser l’entrée PHONO si disponible. Si la platine fournit une sortie terre/mass, raccorder la mise à la terre fournie pour éviter les bourdonnements. Utiliser des câbles RCA dédiés pour la platine et éviter de les faire courir parallèlement aux câbles secteur.

Lecteur CD et streamers : privilégier les liaisons courtes et blindées. Pour la transmission numérique, choisir coax SPDIF ou optique selon les sorties et entrées disponibles ; pour l’analogique, utiliser des RCA de bonne qualité. Réserver les liaisons les plus courtes pour la source la plus critique.

PC / DAC USB : connecter directement au DAC si possible. Éviter solutions de contournement par adaptateurs bricolés qui peuvent introduire latence ou bruit. S’assurer que les réglages de la source correspondent à l’entrée utilisée sur le système.

Subwoofer et intégration (phase, niveau, crossover)

Intégrer un subwoofer implique d’ajuster phase, niveau et fréquence de crossover. La phase peut être inversée pour tester l’alignement ; une inversion peut parfois corriger des annulations de basse à certaines positions. Utiliser un test de basse en mono pour contrôler si le sub renforce ou annule le bas du spectre.

Réglage pratique : commencer avec un niveau bas et augmenter progressivement pour équilibrer avec les enceintes principales. Régler le crossover autour de la fréquence recommandée par le fabricant de l’enceinte ou tester différentes positions pour trouver l’intégration la plus homogène. Ces opérations sont à réaliser par écoute et tests simples plutôt que par présupposés.

Installation physique et gestion des câbles

Disposition et fixation : fixer les câbles pour éviter tension et écrasement. Éviter les plis serrés et les courbures extrêmes. Utiliser des attaches discrètes pour l’esthétique et la sécurité. Séparer les câbles audio et les câbles secteur autant que possible.

Pour les passages in‑wall, respecter les règles applicables et consulter un professionnel si nécessaire. Éviter d’écraser un câble sous un meuble lourd ou dans un passage fréquent. Assurer une ventilation suffisante autour des appareils pour éviter surchauffe et assurer la durée de vie du matériel.

Vérifications finales et dépannage rapide

Checklist à suivre avant la première mise sous tension : polarité vérifiée, connexions serrées, fusibles en place, entrée source correcte, volume réglé bas. Mettre le volume bas au démarrage réduit le risque d’un pic sonore susceptible d’endommager une enceinte ou le tweeter.

Tests recommandés : piste mono centrée pour vérifier la cohérence de la scène, piste vocale pour la présence du centre, piste de basse en mono pour contrôler le comportement du subwoofer. Si une enceinte semble faible en grave, vérifier la polarité et l’absence de coupures sur le câble.

Questions annexes (FAQ)

Puis‑je utiliser XLR pour une source domestique ? Réponse courte : utiliser XLR si la source et l’entrée acceptent du signal symétrique. Vérifier la compatibilité physique et électrique avant de relier.

Le cuivre oxydé change‑t‑il le son ? Réponse courte : l’oxydation peut altérer la qualité du contact. Nettoyer ou remplacer un contact oxydé pour retrouver une connexion fiable.

Bi‑wiring améliore‑t‑il la basse ? Réponse courte : le bénéfice n’est pas garanti. Tester l’option sur son propre système et suivre les indications du constructeur.
